- 전자식 이음관

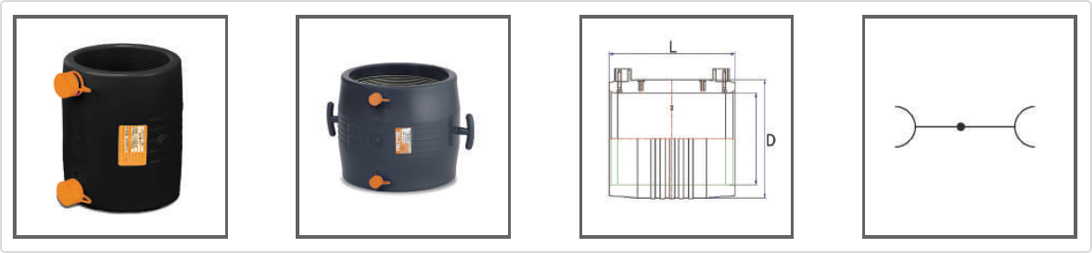

소켓
용도 : 호칭63호 이하 직관부 연결용
제품규격
규격(mm) 치수(mm) 물품식별번호

작업시간

박스수량(EA)

중량(g)

D L

융착(sec)

냉각(min)

20 28 78   45 10 60 44
25 35 80   45 10 60 51
32 46 81 22121676 25 10 50 75
40 56 92 22121677 45 10 50 106
50 64 99 22121678 45 10 50 134
63 84 120 22121679 50 10 60 247
90 119 140 22121680 140 10 30 560
110 143 160 22121681 180 10 16 886
160 207 200 22121682 500 20 8 2,118
225 285 230 22121683 600 20 2 4,402
280 347 265 22121684 900 20 1 6,820
315 391 280 22121685 900 30 1 9,246
355(80v) 443 350 22121686 900 30 1 13,976
 400(80v) 497 380 22121687 900 30 1 24,243
상기 치수는 품질향상을 위하여 변경될 수 있음

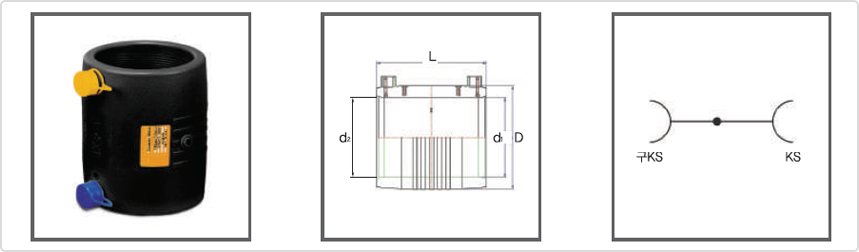

조합형소켓
용도 : 구KS와 신KS 수도관을 연결하고자 할 때 사용
제품규격
규격(mm) 치수(mm)

작업시간

박스수량(EA)

중량(g)

d1×d2 D L

융착(sec)

냉각(min)

30A×40 56 92 45 10 50 76
40A×50 64 99 50 10 50 110
50A×63 84 120 50 10 60 280
75A×90 119 140 140 10 30 584
100A×110 143 160 180 10 16 1,686
150A×160 207 200 600 20 8 2,320
200A×225 285 230 600 20 2 5,499
250A×280 347 265 900 30 1 8,090
300A×315 391 280 900 30 1 9,705
상기 치수는 품질향상을 위하여 변경될 수 있음

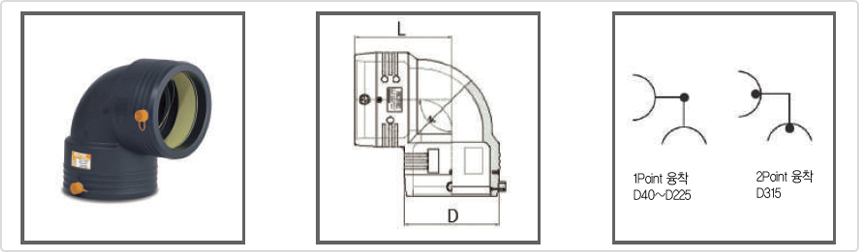

90˚엘보
용도 : 굴곡지점의 수도관 매설시 사용
제품규격
규격(mm) 치수(mm)

작업시간

박스수량(EA)

중량(g)

D L

융착(sec)

냉각(min)

40 54 74 50 10 100 146
50 65 84 50 10 50 210
63 82 101 60 10 40 396
90 119 129 140 10 10 1,012
110 143 151 180 10 10 1,640
160 207 203 500 20 4 3,458
225 285 257 750 20 1 8,730
315 397 338 900 30 1 22,700
상기 치수는 품질향상을 위하여 변경될 수 있음

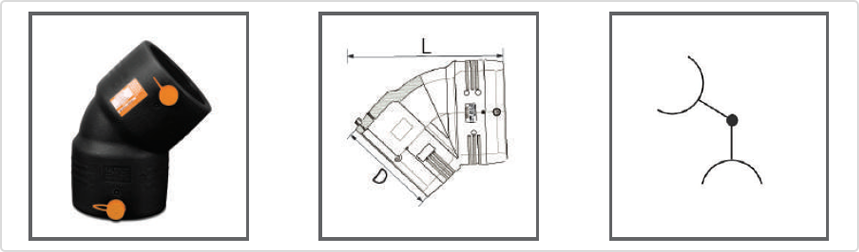

45˚엘보
용도 : 굴곡지점의 수도관 매설시 사용
제품규격
규격(mm) 치수(mm)

작업시간

박스수량(EA)

중량(g)

D L

융착(sec)

냉각(min)

110 146 242 180 10 10 1,640
160 200 321 500 20 4 3,460
225 294 408 750 20 1 8,730
상기 치수는 품질향상을 위하여 변경될 수 있음

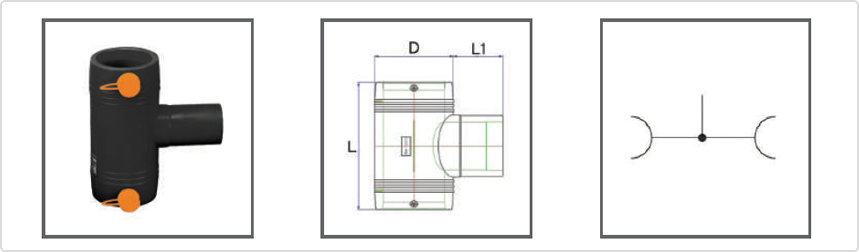

정티
용도 : 동일한 관경으로 분기시 사용
제품규격
규격(mm) 치수(mm)

작업시간

박스수량(EA)

중량(g)

D L1 L

융착(sec)

냉각(min)

50×50 64 70 147 60 10 60 205
63×63 82 70 175 60 10 34 468
90×63 119 65 230 120 10 18 971
90×90 119 85 230 120 10 18 1,238
110×63 143 65 265 180 10 6 1,574
110×90 143 85 265 180 10 6 1,714
110×110 143 90 265 180 10 6 1,842
160×160 207 110 335 500 20 2 4,200
225×90 284 84 430 750 20 1 8,692
225×110 284 87 430 750 20 1 8,886
225×225 284 130 430 750 20 1 11,000
상기 치수는 품질향상을 위하여 변경될 수 있음

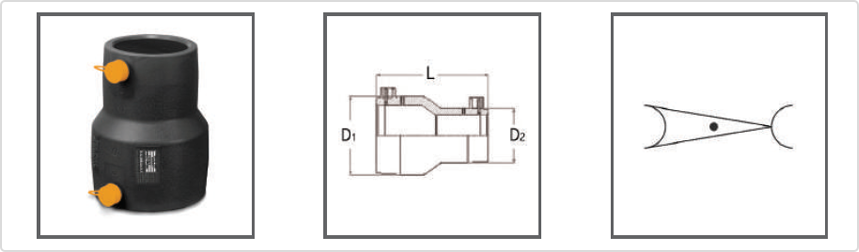

레듀서
용도 : 관경을 축소시켜 배관할 경우 사용
제품규격
<
규격(mm) 치수(mm)

작업시간

박스수량(EA)

중량(g)

D1 D2 L

융착(sec)

냉각(min)

63×50 82.7 66.6 14 50 10 50 431
90×50 116.4 66.6 165 110 10 36 36
90×63 116.4 82.7 165 120 10 25 25
110×90 145 115.1 190 220 10 10 16

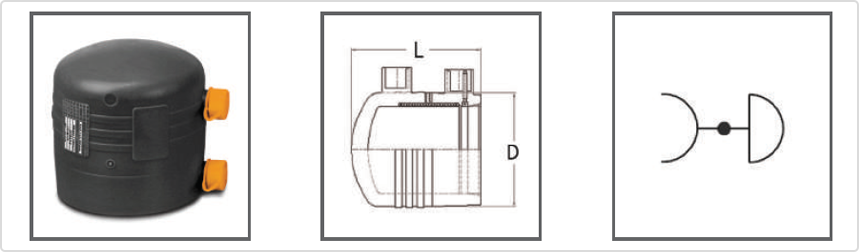

용도 : 제수변 및 타종관과 연결시 사용
제품규격
규격(mm) 치수(mm)

작업시간

박스수량(EA)

중량(g)

D L

융착(sec)

냉각(min)

63 82 94 60 10 80 253
90 115 120 100 10 40 534
110 141 129 120 10 20 834
160 200 167 360 20 8 1,920
상기 치수는 품질향상을 위하여 변경될 수 있음

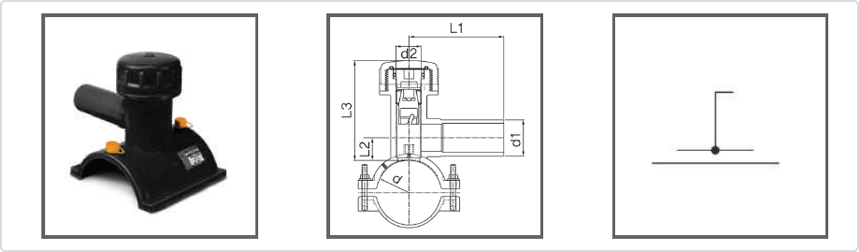

서비스티
용도 : 제수변 및 타종관과 연결시 사용
제품규격
규격(mm) 치수(mm)

작업시간

박스수량(EA)

중량(g)

안장층d 분기측d1 d2 L1 L2 L3

융착(sec)

냉각(min)

63 40 48 116.5 38.0 154.0 60 10 12 1,200
63 50 48 116.5 38.0 154.0 60 10 12 1,250
63 63 48 144.0 38.0 154.0 60 10 12 1,327
90 40 52 118.0 38.0 154.0 90 10 8 1,400
90 50 52 118.0 38.0 154.0 90 10 8 1,450
90 63 52 146.0 38.0 154.0 90 10 8 1,526
110 40 68 132.5 45.0 190.0 180 10 8 3,300
110 50 68 132.5 45.0 190.0 180 10 8 3,350
110 63 68 231.5 45.0 190.0 180 10 8 3,482
110 90 68 196.5 53.5 190.0 180 10 8 2,550
160 40 68 132.5 53.5 190.0 400 20 5 3,700
160 50 68 132.5 53.5 190.0 400 20 5 3,750
160 63 68 231.5 53.5 190.0 400 20 5 3,827
160 90 68 196.5 53.5 190.0 400 20 5 2,908
160 110 88 224.0 60.0 213.0 400 20 5 3,949
225 40 68 132.5 53.5 190.0 440 20 5 3,600
225 50 68 132.5 53.5 190.0 440 20 5 3,650
225 63 68 231.5 53.5 190.0 440 20 5 3,766
225 90 68 196.5 53.5 190.0 440 20 5 2,900
225 110 88 196.5 66.0 213.0 440 20 5 4,678
280 50 68 132.5 53.5 190.0 440 20 5 3,750
280 63 68 231.5 53.5 190.0 440 20 5 3,804
280 90 68 196.5 53.5 190.0 440 20 5 2,992
280 110 88 196.5 69.0 220.0 440 20 5 4,782
315 50 68 132.5 53.5 188.0 440 20 5 3,750
315 63 68 231.5 53.5 188.0 440 20 5 3,834
315 90 68 196.5 53.5 188.0 440 20 5 3,039
315 110 88 196.5 71.5 220.0 440 20 5 4,678
상기 치수는 품질향상을 위하여 변경될 수 있음
전자융착식 이음 시공순서

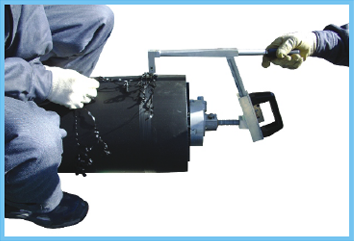

  • 1.관의 융착면을 스크리퍼를 사용하여 스크래핑한다.

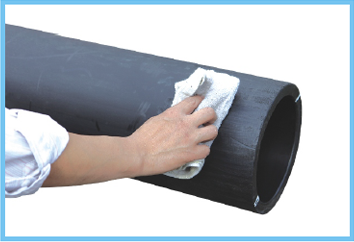

  • 2.융착면의 불순물을 알콜로 깨끗하게 제거한다.

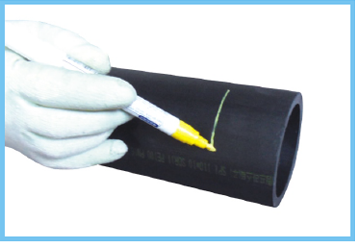

  • 3.이음관의 삽입 깊이를 관에 표시한다

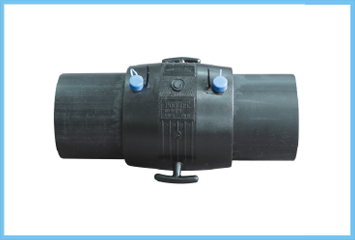

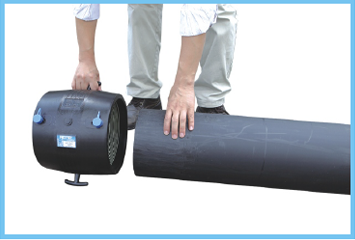

  • 4.관에 이음관을 끼우고 삽입선을 확인한다.

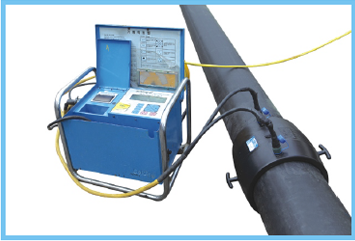

  • 5.E/F융착기를 연결하고 시작 버튼을 조작하여 융착을 진행한다.
  • 6.규격별 냉각시간까지 대기한 후 출력선을 제거한 후 인디게이트로 융착상태를 확인한다.
